双作用节流截止阀特点：
该阀门采用笼式速宫节流装置可使下游流体的阀减弱和澡音减少，活塞式复合密封，把密封和节流区域分离，使密封副减少冲蚀，密封采用双重密封结构使阀门密封达到无泄漏，具有使用寿命经久耐用。 主要零件材料 零件名称 材料 普通型 “K”抗硫型 阀体、阀盖 WCB碳素铸钢 阀瓣 合金钢（表面经特殊处理或焊硬质合金） 阀杆 不锈钢 抗硫不锈钢 阀座 合金钢（表面特殊处理） 合金钢（焊硬质合金） 中法兰螺栓 35CrMOA 中法兰螺母 35(碳钢) 法兰螺母
双作用节流截止阀主要性能规范：
压力等级 | 常温下压力试验（MPa） | 适用温度℃ | 适用介质 |
密封 | 上密封 | 壳体 | 气体密封 | “G”型 | “D”型 | 普通型 | 抗硫型 | 基本型 |
公称压力PN（MPa） | 1.6 | 1.76 | 1.76 | 2.4 | 0.6 | -29～250 | -46～121 | -29～121 | 含H2S和Co2〉500Mg/m3的介质 | 石油、天然气、水等 |
2.5 | 2.75 | 2.75 | 3.75 | 0.6 |
4.0 | 4.4 | 4.4 | 6.0 | 0.6 |
6.4 | 7.04 | 7.04 | 9.6 | 0.6 |
10.0 | 11.0 | 11.0 | 15.0 | 0.6 |
16.0 | 17.6 | 17.6 | 24.0 | 0.6 |
双作用节流截止阀主要零件材料
零件名称 | 阀体阀盖 | 阀瓣阀杆缸套 | 填料 | 双头螺栓 | O型密封圈 |
材料 | 碳素铸钢 | 不锈钢 | 四氟橡胶 | 35CrMoA | 丁睛橡胶 |

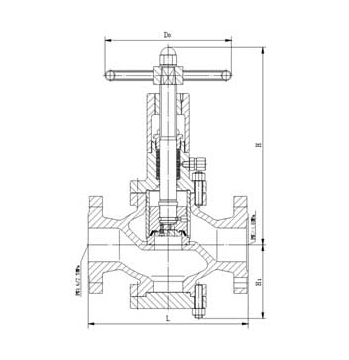

双作用节流截止阀外形及连接尺寸
公称压力（MPa） | 公称通径（MPa） | 尺寸（mm） |
D | G | C | L | H | W |
16.020.0 | 25 | 22 | 27 | 49 | 254 | 243 | 220 |
32 | 28 | 33 | 60 | 279 | 299 | 300 |
40 | 35 | 40 | 70 | 305 | 332 | 300 |
50 | 47 | 52 | 85 | 279 | 367 | 320 |
65 | 57 | 63 | 103 | 330 | 383 | 320 |
80 | 73 | 79 | 116 | 470 | 376 | 320 |
100 | 98 | 104 | 142 | 546 | 472 | 350 |
150 | 146 | 152 | 201 | 610 | 627 | 450 |
200 | 190 | 196 | 258 | 737 | 760 | 550 |
25.035.0 | 25 | 22 | 27 | 49 | 254 | 243 | 220 |
32 | 28 | 33 | 60 | 279 | 299 | 300 |
40 | 35 | 40 | 70 | 305 | 332 | 300 |
50 | 47 | 52 | 85 | 279 | 367 | 320 |
65 | 57 | 63 | 103 | 330 | 383 | 320 |
80 | 70 | 76 | 116 | 470 | 376 | 320 |
100 | 92 | 98 | 156 | 546 | 472 | 350 |
150 | 136 | 142 | 220 | 705 | 627 | 450 |
200 | 174 | 180 | 270 | 832 | 760 | 550 |
