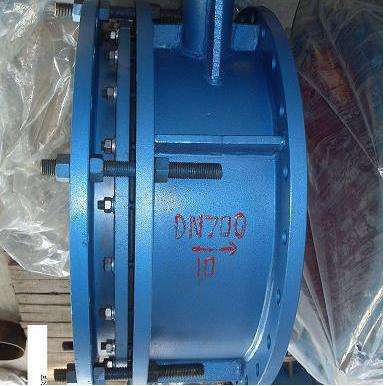

伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。

伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。此阀一般水平安装。

目前伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。

在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。

现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。

多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。

伸缩蝶阀工作原理：

伸缩蝶阀是用圆形蝶板作启闭件并随阀杆转动 来开启、关闭和调节流体通道的一种阀门。伸缩蝶阀的蝶板安装于管道的直径方向。在伸缩蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则程全开状态。

伸缩蝶阀结构特点：

伸缩蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

伸缩蝶阀处于完全开启位置时，伸缩蝶阀厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。伸缩蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

伸缩蝶阀采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。 如果要求伸缩蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。伸缩蝶阀的结构原理尤其适合制作大口径阀门。

伸缩蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

常用的伸缩蝶阀有对夹式蝶阀、法兰式蝶阀、对焊式蝶阀三种。

对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间;法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上;对焊式蝶阀的两端面与管道焊接连接。蝶板的流线形设计，使流体阻力损失小，可谓是一种节能型产品。

阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

　　1、小巧轻便，容易拆装及维修，并可在任意位置安装。

　　2、结构简单、紧凑，操作扭矩小，90度回转开启迅速。

　　3、流量特性趋直线，调节性能好。

　　4、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

　　5、密封件可更换，且密封可靠达到双向密封。

　　6、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。

　　7、该阀可设计成法兰连接和对夹连接。

　　8、驱动方式可选择手动、电动或气动。

伸缩蝶阀注意事项：

　　1、组装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞

　　2、将阀门和汽缸均置于关闭状态。

　　3、将汽缸撞到阀门上，(安装方向与阀体平行或垂直都可以)，再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

　 4、安装完毕后，对气动蝶阀进行调试(正常情况下供气压力为0.4~0.6MPa)，调试运行时须手动操作电磁阀启闭(将电磁阀线圈失电后手动操作方可有效)，观察伸缩蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小(把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调)，直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。

　　5、得发在安装前应保持干燥，不可露天存放

　　6、安装蝶阀前要检查管道，确保管道内无焊渣等异物

　　7、伸缩蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。

　　8、伸缩蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰。

　　9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件。

　　10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。

　　11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。

　　12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。

新闻标题：

气动球阀的特点

新闻内容：

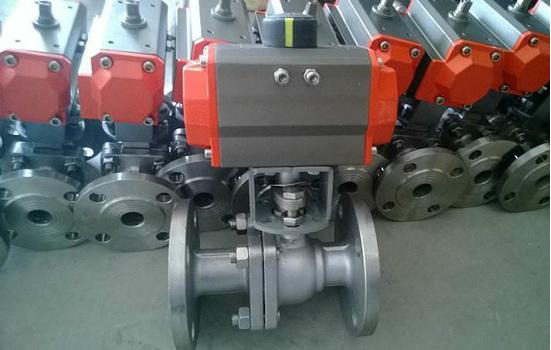

气动球阀

气动球阀是指球阀配上气动执行器。气动执行器的执行速度相对较快，最快的开关速度0.05秒/次，所以通常也叫气动快速切断球阀。气动球阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等，以实现就地控制和远距离集中控制，在控制室里就可以控制阀门的开关，不需要跑到现场或者高空和危险地带来手动控制，在很大程度上节约了人力资源以及时间和安全性。

气动球阀有O型球阀和V型球阀之分：O型球阀采用浮动式结构，球芯为精密铸件，外表镀硬铬处理，阀座采用增强聚四氟乙烯材料，流道口与管道口径相同，流通能力极大，流阻极小，关闭时无泄漏，一般做开关阀使用，特别适用于高粘度。

V型球阀采用固定式结构，球芯上开有V型切口，可实现剪切 含纤维、颗粒状介质 根据工艺设备不同可选用气动或电动执行机构，分别组成气动球阀和电动球阀，其中气动球阀如要实现比例调节须配阀门定位器，电动球阀如要实现比例调节须选电子式电动执行机构或配伺服放大器等。

气动球阀适用范围： 气动球阀广泛适用于天然气、油品、化工、冶金、造纸、电力、矿业、印染、生物制药、日用化工、食品饮料、水处理及空气处理等行业的流体控制或调节控制，与自动化气动仪表配套使用从材质上,可以分为:碳钢球阀,不锈钢304球阀,316球阀和铜球阀 按压力,可以分为:高压球阀和低压球阀。高压气动球阀: 主要应用在石油、天然气、液压油、工程机械等行业 低压气动球阀：主要应用在介质为水等腐蚀性管路上！
